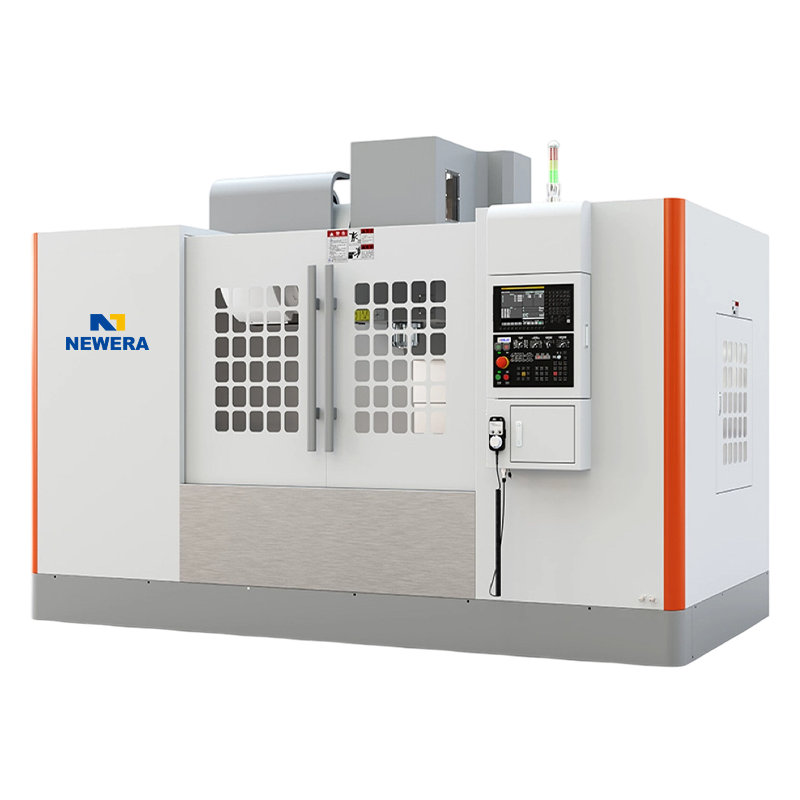

Y軸4ウェイ立形マシニングセンタ V138L メーカー
モデル: V138L
Y軸4ウェイ立形マシニングセンタ V138L
お問い合わせ
前へ: Y軸4ウェイ立形マシニングセンタ V158F
次へ: 次の記事はありません
詳細
技術パラメータ
お問い合わせ
詳細

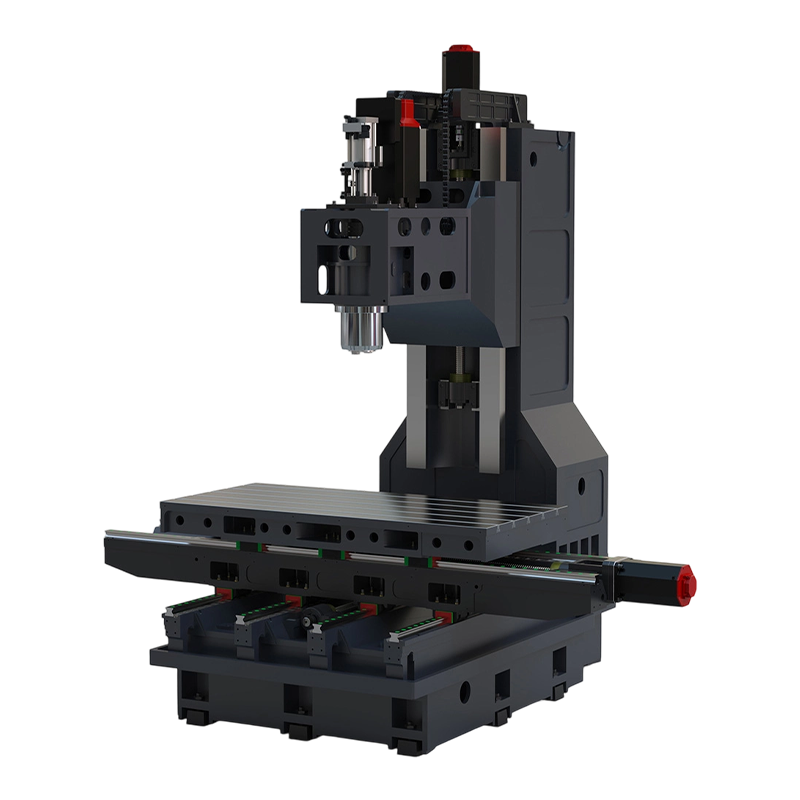

光学機械の特性
主軸油冷による高剛性主軸ヘッド設計
標準作業台表面硬化研削
X軸6スライダーサポートテーブルダイナミックかつ安定
より速い送り速度を備えた 3 軸ダイレクトドライブ
同クラスのベースを超えた大スパン4線設計
Z軸ハードレール大スパン構造で高い剛性の切削能力を発揮
技術パラメータ
モデル
ユニット
V138L
トラベル (X/Y/Z)
mm
1300/800/750
作業台寸法
mm
1500×800
Tスロット
mm
5-22Tx145
最大荷重
kg
1500
主軸先端からテーブルまでの距離
mm
110-860
主軸中心から垂直柱までの距離
mm
860
スピンドル
テーパー
BT50
回転速度
回転数
8000
ファナックモーターパワー
kW
15/18.5
三菱モーターパワー
kW
15/18.5
3軸
ファナックモーターパワー (X/Y/Z)
kW
3.0/3.0/3.0
三菱モーターパワー (X/Y/Z)
kW
4.5/4.5/4.5
レール仕様(X/Y/Z)
mm
ローラー: 55/45/ボックスウェイ
スライダーの数 (X/Y/Z)
パソコン
6/8/ボックスウェイ
ネジサイズ
mm
JIS C3:Φ50
G01 送り速度
mm/分
1-10000
G01 早送り速度(X/Y/Z)
メートル/分
20/20/12
位置精度
mm
±0.005/300
繰り返し位置決め精度
mm
±0.003/300
ツールマガジン
マニピュレータ ライブラリ
PCE。
24
ツールカッターの交換時期
s
3-4
最大工具長さ
mm
350
最大工具直径 (すべての工具穴が工具でいっぱい)
mm
115
最大工具径(工具穴は左右空いています)
mm
228
ツールカッターの最大重量
kg
15
その他
機械重量
t
10
電力需要
kVA
30
圧力要求
kgf/cm2
6
外形寸法
mm
4850x3720x3070
