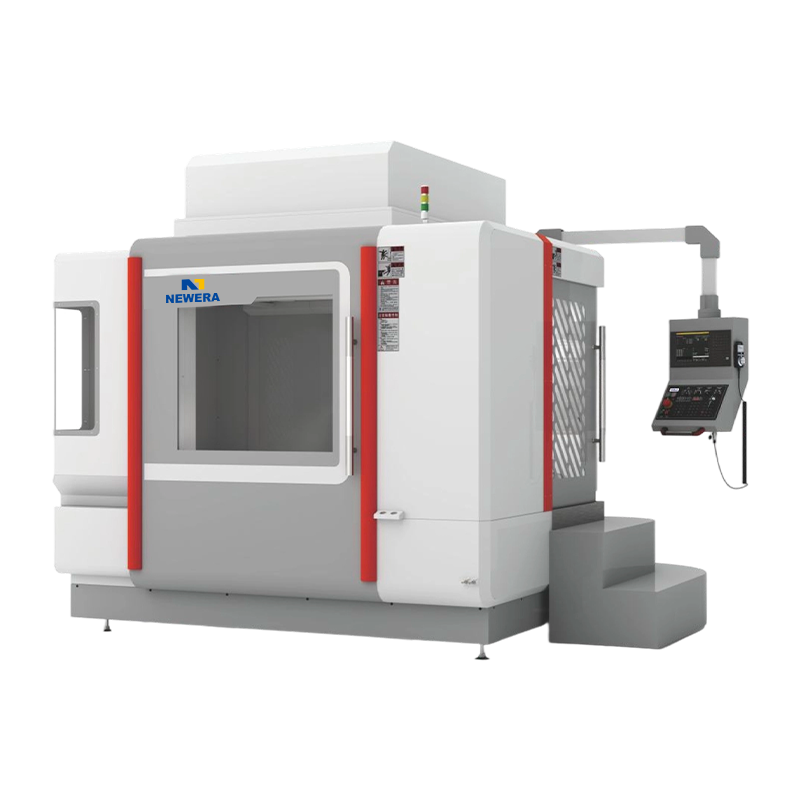

A 横型マシニングセンター (HMC) は、水平主軸が特徴の CNC 工作機械です。立形マシニング センターと比較して、横形マシニング センターの主軸はワークテーブルと平行であるため、より重いワークピースやより複雑な切削作業をより適切に処理できるようになります。横型マシニングセンタは、優れた安定性と切削能力により、自動車、航空宇宙、金型製造、重機加工など、高精度と高能率が要求される加工分野で広く使用されています。
1. 横型マシニングセンタの基本構造と動作原理
横型マシニングセンタの主な構造は、ベッド、ワークテーブル、主軸、ツールマガジン、CNCシステム、サーボシステムで構成されます。水平配置の主軸は大きな切削抵抗に耐えることができ、高負荷、高切削力の加工に適しています。通常、ワークテーブルには回転機能が備わっており、ワークの柔軟な位置決めやマルチアングル加工が可能です。
横型マシニングセンターは、CNCシステムによりX、Y、Z軸の動きを精密に制御し、プログラム設定によりフライス加工、穴あけ、タップ加工などの各種加工を実現します。立型マシニングセンタと比較して、横型マシニングセンタは多面加工に対応した柔軟なワークテーブルを備えており、効率と精度の両方が向上します。
2. 横型マシニングセンタの主な特長
(1) 高い切削能力: 横型マシニングセンタは主軸が水平に配置されているため、より大きな切削抵抗に耐えることができ、特に重いワークの加工や重切削作業に適しています。
(2) 多面加工に最適：横型マシニングセンタはワークテーブルが回転するため、ワークの多角度加工が可能となり、ワークのクランプ回数が減り、加工効率が向上します。
(3) 高剛性・安定性：横型マシニングセンタは高い剛性を有し、大きな加工負荷に耐えることができるため、特に荒加工や高切削負荷の加工に適しています。
(4) 多機能性：横型マシニングセンタは、従来のフライス加工や穴あけ加工に加え、強力な多軸連携機能を備えており、複雑な形状や多工程の加工を可能にし、さまざまな技術要件に対応します。
(5) 高度な自動化: 多くの横型マシニング センターには自動工具交換装置が装備されており、人手を介さずにさまざまな工具を自動的に交換できるため、生産効率と加工精度が向上します。
3. 横形マシニングセンタの応用分野
横型マシニングセンタは、高負荷かつ高精度な加工が要求される分野を中心に、多くの産業で広く使用されています。
(1) 自動車産業：自動車製造においては、横型マシニングセンタを使用してエンジン部品、ギアボックス、車体フレームなどを加工し、複雑なワークを効率よく量産加工します。
(2) 航空宇宙分野： 横型マシニングセンタは、航空エンジン部品、翼フレーム、構造部品などの加工に広く使用されており、高精度、高負荷加工の要求に応えます。
(3) 金型製作：横型マシニングセンタは大型金型の加工に適しており、特に複雑な形状や高精度が要求される金型の製作に威力を発揮します。
(4) 機械製造：横型マシニングセンタは、工作機械のベッドやサポートなどの大型機械部品を効率的に加工することができ、重量物や大型部品の加工ニーズに応えます。
(5) 重機: 重機製造の分野では、横型マシニング センターが強力な切削力を提供し、荒加工や複雑な部品の効率的な加工に適応します。
4. 横型マシニングセンタのよくある故障と解決策
| 障害の種類 | よくある症状 | 考えられる原因 | ソリューション |
| スピンドルシステムの障害 | 主軸の過度の振動、荒加工、異音 | ベアリングの摩耗、ダイナミックバランスの故障、ブローチ機構の故障 | スピンドルベアリングを交換します。リバランス;ブローチ力を確認するか、皿バネを交換してください。 |
| テーブルのインデックス作成の問題 | 不正確なインデックス、回転詰まり、ロック不能 | 油圧不足、エンコーダの故障、インデックスギアの磨耗 | 油圧を調整します。エンコーダを校正します。インデックスギアを修理または交換します。 |
| ツールチェンジャーの障害 | 工具の中断交換、工具ホルダの取り外し、工具マガジンの位置ずれ | ロボットグリッパージョーの摩耗、空気圧不足、信号干渉 | グリッパーを交換します。空気源の圧力を確認してください (≥0.6MPa)。干渉源をシールドするか再配線してください。 |
| クーラント漏れ | 加工領域の漏れ、クーラント液面の急激な低下 | シールの老朽化、パイプの破損、ポンプの損傷 | シールを交換します。パイプを修理する。クーラントポンプのシールを確認してください。 |
| 治具の位置決め異常 | ワークのズレ、クランプ力不足 | 低い油圧治具圧力、位置決めピンの磨耗、プログラムエラー | 油圧を調整します。位置決めピンを交換します。フィクスチャマクロプログラムをチェックしてください。 |
横型マシニングセンタは、優れた切削能力、多面加工への対応力、高い剛性を備え、特に高精度、高荷重が要求されるワークに適し、さまざまな業界で幅広く使用されています。長期間の高強度の使用中にいくつかの故障が発生する可能性がありますが、適時の点検、保守、調整により問題を効果的に防止し、装置の耐用年数を延ばすことができます。継続的な技術の進歩により、横型マシニングセンタの性能は向上し続け、さまざまな業界で増大する加工ニーズにさらに適切に対応できるようになります。
