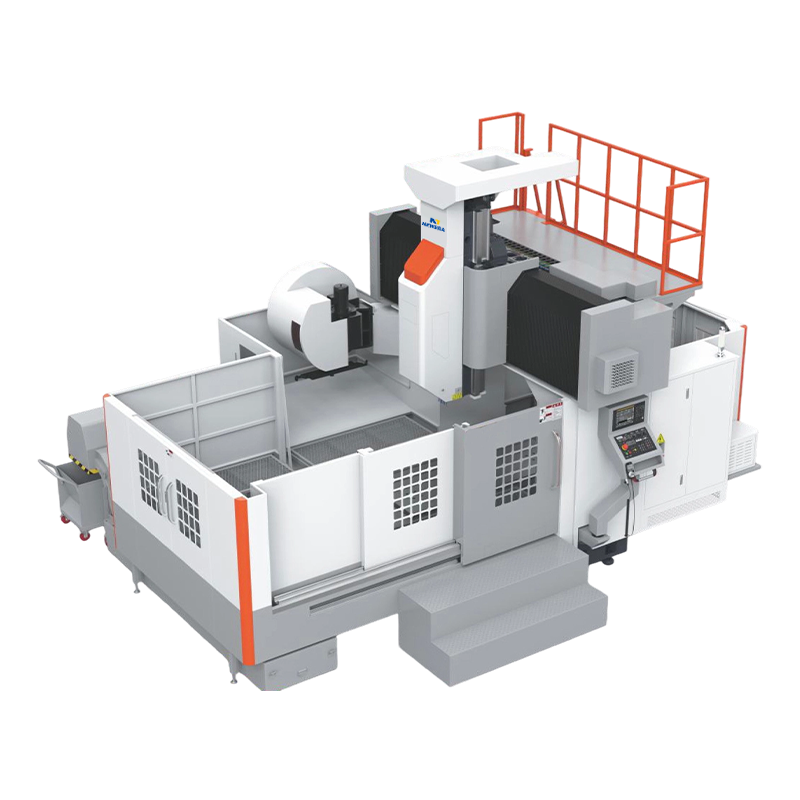

A ガントリーマシニングセンター ガントリー型構造のCNC工作機械で、大型で重量のあるワークの加工に広く使用されています。高い剛性と安定性を備えた設計により、特に航空宇宙、造船、金型製作、機械製造などの高精度で重荷重が要求される加工に適しています。従来の立型または横型マシニング センターと比較して、ガントリー マシニング センターはより大きな切削抵抗に耐えることができ、加工範囲が広く、生産効率が高くなります。
1. ガントリーマシニングセンタの基本構造と動作原理
門型マシニングセンタのベッドは「門型」形状の構造を採用しています。主軸頭は両側のコラムを介してワークにまたがり、大スパンの加工領域を形成します。この構造により、工作機械は大型のワークテーブル上で効率的な加工を行うことができ、特に大型で重量のあるワークの加工に適しています。その動作原理は従来の CNC 工作機械と同様で、CNC システムを使用して各軸の正確な動きを制御し、フライス加工、穴あけ、タッピングなどのさまざまな作業を実行します。
ガントリー マシニング センターは通常、スピンドルとワークテーブルに高精度サーボ モーターとリニア ガイドウェイを備えており、スムーズで正確な動作を実現します。同時に、自動工具交換装置により自動工具交換が可能になり、生産効率が向上し、手動介入が削減されます。
2. ガントリーマシニングセンタの主な特長
(1) 高い剛性と安定性：門型マシニングセンタは門型構造により大きな切削抵抗や負荷に耐え、高負荷時でも高い精度を維持できるため、重切削や大型ワークの加工に適しています。
(2) 広い加工範囲：門型マシニングセンタはその構造上、大型のワークテーブルを備えていることが多く、大きなワークの加工が可能であり、大型部品の精密加工に適しています。
(3) 高精度加工：ガントリーマシニングセンタは高剛性設計により、複雑・精密な加工においても非常に高い加工精度を実現し、特に精密金型や航空宇宙部品の加工に威力を発揮します。
(4) 高度な自動化: ガントリーマシニングセンターには通常、自動工具交換装置が装備されており、異なる工具を自動的に切り替えることができるため、生産効率が向上し、バッチ生産や複雑なプロセス要件に適応できます。
(5) 多軸加工: 最新のガントリー マシニング センターは多軸加工をサポートしており、X、Y、Z などの複数の軸での同時加工が可能であり、さまざまな複雑な部品の加工ニーズに対応できます。
3. ガントリーマシニングセンターの応用分野
金型製造：ガントリーマシニングセンターは、さまざまな種類の大型金型の加工に適しており、特に精密な穴加工や複雑な表面処理が必要な金型の製造に有利です。
航空宇宙: ガントリーマシニングセンターは、その広い加工範囲と高精度の加工能力により、航空機のフレームやエンジン部品などの航空宇宙部品の加工に広く使用されています。
造船: 船舶の部品は通常大きくて複雑です。ガントリーマシニングセンターは大型で重量のあるワークピースを処理でき、造船業界の加工ニーズに応えます。
機械製造: ガントリーマシニングセンターは、工作機械のベッド、サポート、フレームなどの大型機械コンポーネントの加工に広く使用されています。
自動車製造: 自動車産業では、ガントリー マシニング センターを使用して、エンジン部品や車体フレームなどの大型自動車部品を機械加工できます。
4. ガントリーマシニングセンターの一般的な障害と解決策
ガントリーマシニングセンタは加工精度や加工能力において大きなメリットをもたらしますが、構造が複雑で加工負荷が高いため、故障が発生しやすくなります。以下に、ガントリー マシニング センターの使用中に発生する可能性のある一般的な障害とその解決策を示します。
| 障害の種類 | よくある症状 | 考えられる原因 | ソリューション |
| メカニカルトランスミッションの故障 | 加工精度の低下、異音、振動 | ガイドレール/送りねじの摩耗、潤滑不良、ベアリングの損傷 | ガイド レール/送りネジを清掃し、再潤滑します。損傷したベアリングを交換します。トランスミッション部品のクリアランスを調整します。 |
| スピンドルの故障 | スピンドルの過熱、速度の不安定、過度の振動 | スピンドルベアリングの摩耗、工具の不均衡、冷却不足 | ベアリングを交換します。リバランスツール。スピンドル冷却システム (ウォーターポンプ、配管など) をチェックしてください。 |
| サーボシステムアラーム | ドライバアラーム（過負荷、エンコーダエラーなど） | モーターの過負荷、エンコーダーケーブルの緩み、パラメーター設定の誤り | 負荷が高すぎるかどうかを確認してください。エンコーダケーブルを再接続します。サーボドライバーをデフォルトのパラメーターに戻し、再調整します。 |
| ツールチェンジャーの障害 | ツールチェンジャーの詰まり、ツールの落下、ツールマガジンが回転しない | エア圧不足、ツールマガジンモーター故障、センサー故障 | 空気源圧力を確認してください (≥0.5MPa)。センサーを清掃または交換します。手動でツールマガジンをリセットし、再調整してください。 |
ガントリーマシニングセンタは、大型・高精度・高負荷ワークの加工に適した高能率・精密加工機です。これらは航空宇宙、金型製造、造船、自動車産業で広く使用されています。
