ガントリーマシニングセンター
ホーム
/
製品
/
ガントリーマシニングセンター
/
PL2518 ガントリーマシニングセンター
ホーム
/
製品
/
ガントリーマシニングセンター
/
PL2518 ガントリーマシニングセンター
PL2518 ガントリーマシニングセンター メーカー
モデル: PL2518

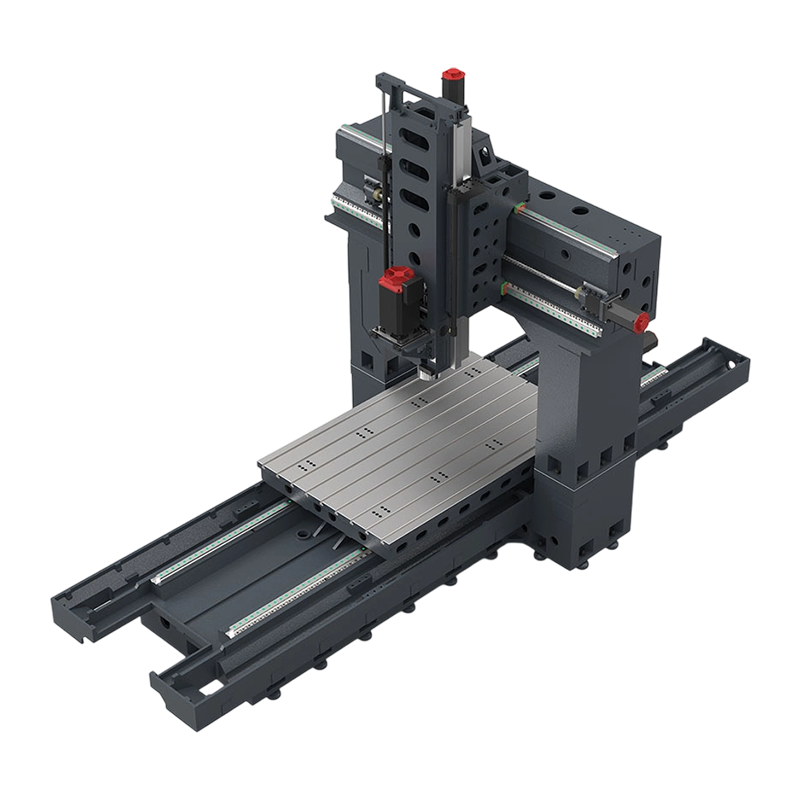

PL2518 ガントリーマシニングセンター
お問い合わせ
前へ: PL2016 ガントリーマシニングセンター
次へ: 次の記事はありません
詳細
技術パラメータ
お問い合わせ
詳細
使いやすさの追求
洗練されたカバーデザインを採用し、テーブルへのアクセスやクレーンでのワークハンドリングのしやすさを考慮した設計です。
その他にも作業性を高める工夫が随所に盛り込まれています。
定期メンテナンスが必要な油圧ユニットなどの周辺機器をアクセスしやすい位置に配置し、メンテナンス性を向上しました。
主軸出力の大型化
S3 の定格出力とトルクが 15% 増加しました。
短時間重切削能力を向上。
加速、減速、リジットタッピング時間を短縮します。
新世代スピンドルモーター
インテリジェントな主軸負荷制御。
荒加工効率が28%向上しました。
新しいHMIをもっと簡単に
よく使う機能を複雑なロック設定からワンキー操作に変更しました。
システム処理が強化される
加工精度レベルを簡単設定。
スマートマニュファクチャリング
便利なIoT拡張。
すべての主流の合意を含めます。
速くて信頼性の高いATCツールマガジン
電気キャビネットエアコン
スタンダードな「電動キャビネットエアコン」も充実。
粉塵、オイルミスト、湿気が電気キャビネットの内部に侵入するのを防ぎ、温度を電子的に制御し、電気キャビネットの温度を一定に保ち、機械全体の作業効率と電子部品の寿命を向上させます。
優れたパフォーマンスに加えて、マシンの寿命と稼働率も保護します。
技術パラメータ
モデル
ユニット
PL2518
トラベル (X/Y/Z)
mm
2500/1800/1000
作業台寸法
mm
2500×1600
最大荷重
kg
7000
Tスロット
mm
9-22Tx180
主軸先端からテーブルまでの距離
mm
150-1150
ガントリー通過高さ
mm
1300
ガントリー通過幅
mm
1800
スピンドル
テーパー
BT50
回転速度
回転数
6000
ファナック/三菱 モーター電源
kW
15/18.5
ファナック/三菱 最大トルク
Nm
236
3軸
ファナック/三菱 モーター電源 (X/Y/Z)
kW
3.0/3.0/3.0
4.5/4.5/4.5
レール仕様(X/Y/Z)
mm
55/55/ボックスウェイ
ネジサイズ(X/Y/Z)
mm
JIS C3:Φ63/50/50
G01 送り速度
mm/分
1-10000
G01 早送り速度(X/Y/Z)
メートル/分
12/12/12
位置精度 (VDI 3441)
mm
P≤0.015
繰り返し位置決め精度 (VDI 3441)
mm
Ps≤0.008
その他
機械重量
t
26
電力需要
kVA
45
圧力要求
kgf/cm2
6
外形寸法
mm
7275x4650x4930
お問い合わせ
メッセージを送信
メッセージを残してください*
関連製品
PL2016 ガントリーマシニングセンター
