VF116 高性能立形マシニングセンタ メーカー
モデル: VF116
VF116 高性能立形マシニングセンタ
お問い合わせ
前へ: VF85 高性能立形マシニングセンタ
次へ: 次の記事はありません
詳細
技術パラメータ
お問い合わせ
詳細
使いやすさの追求
洗練されたカバーデザインを採用し、テーブルへのアクセスやクレーンでのワークハンドリングのしやすさを考慮した設計です。
その他にも作業性を高める工夫が随所に盛り込まれています。
定期メンテナンスが必要な油圧ユニットなどの周辺機器をアクセスしやすい位置に配置し、メンテナンス性を向上しました。
主軸出力の大型化
S3 の定格出力とトルクが 15% 増加しました。
短時間重切削能力を向上。
加速、減速、リジットタッピング時間を短縮します。
新世代スピンドルモーター
インテリジェントな主軸負荷制御。
荒加工効率が28%向上しました。
新しいHMIをもっと簡単に
よく使う機能を複雑なロック設定からワンキー操作に変更しました。
システム処理が強化される
加工精度レベルを簡単設定。
スマートマニュファクチャリング
便利なIoT拡張。
すべての主流の合意を含めます。
速くて信頼性の高いATCツールマガジン
電気キャビネットエアコン
スタンダードな「電動キャビネットエアコン」も充実。
粉塵、オイルミスト、湿気が電気キャビネットの内部に侵入するのを防ぎ、温度を電子的に制御し、電気キャビネットの温度を一定に保ち、機械全体の作業効率と電子部品の寿命を向上させます。
優れたパフォーマンスに加えて、機械の寿命と稼働率も保護します。

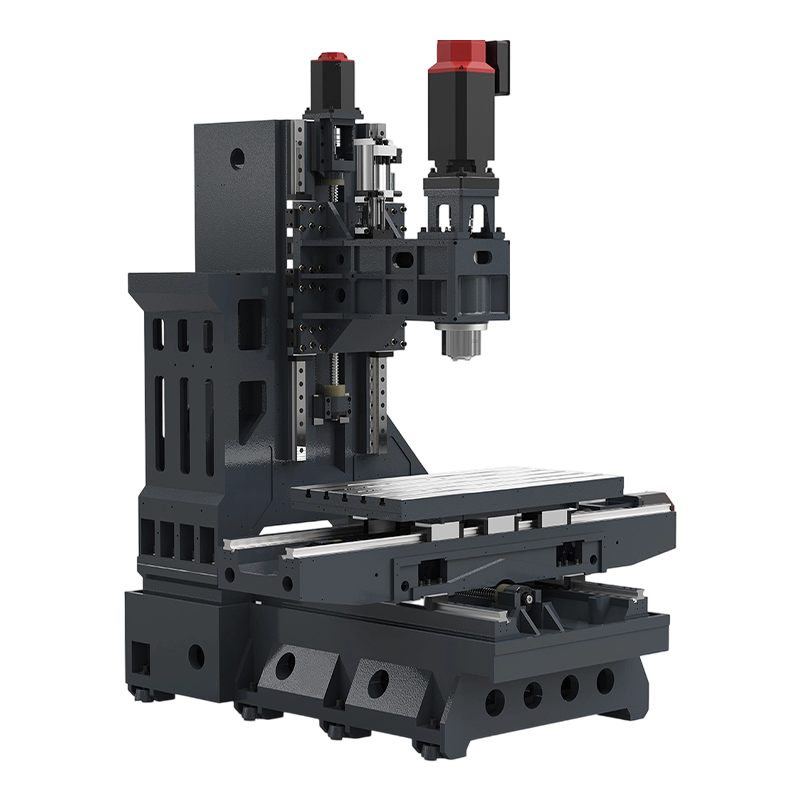

構造
胴体とサドルをマウンテンリブで補強し、力の流線を最短にすることで最高の剛性を確保。優れた工学設計に基づいて、マシニング センターのベースとコラムのリブはねじれに耐え、衝撃を吸収し、切削振動を非切削領域に伝達します。コラムは剛性が高く、曲げ・ねじれに強いトルクチューブ構造を採用しています。超ワイドベース設計によりベースの重心を軽減し、機械の重心を安定した最適な高さに調整します。コラムの底部を広くし、機械の安定性を高めています。
3軸プリプルボールねじ
輸入されたJIS-C3研削グレードのプレテンションナットネジによりバックラッシュを排除し、高い耐熱性、耐摩耗性、耐ねじれ性、長寿命を実現し、機械の高精度加工を保証し、輸入された精密ボリュームを採用しています。オイル充填機は軸送り機構の潤滑を保証します。
複合精密エアコンプレッサー
クリーンな空気の供給と機械コンポーネントの圧力検出を確保します。もっと見る
空気圧バルブの動作を確実に制御します。水滴分離装置を増やして外部の湿気を除去します。
技術パラメータ
モデル
ユニット
VF116
トラベル (X/Y/Z)
mm
1100/600/600
作業台寸法
mm
1200×600
Tスロット
mm
5-18Tx100
最大荷重
kg
800
主軸先端からテーブルまでの距離
mm
120-720
主軸中心から垂直柱までの距離
mm
650
スピンドル
テーパー
BT40
回転速度
回転数
12000/10000(オプション)
ファナックモーターパワー
kW
11/15/18.5
三菱モーターパワー
kW
11/15/18.5
3軸
ファナックモーターパワー (X/Y/Z)
kW
3.0/3.0/3.0
三菱モーターパワー (X/Y/Z)
kW
3.0/3.0/3.0
レール仕様(X/Y/Z)
mm
ローラー:45/45/45
スライダーの数 (X/Y/Z)
パソコン
6/4/6
ネジサイズ
mm
JIS C3:Φ40
G01 送り速度
mm/分
1-10000
G01 早送り速度(X/Y/Z)
メートル/分
36/36/30
位置精度
mm
±0.005/300
繰り返し位置決め精度
mm
±0.003/300
ツールマガジン
マニピュレータ ライブラリ
PCE。
24
ツールカッターの交換時期
s
1.3~1.8
最大工具長さ
mm
300
最大工具直径 (すべての工具穴が工具でいっぱい)
mm
78
最大工具径(工具穴は左右空いています)
mm
120
ツールカッターの最大重量
kg
8
その他
機械重量
t
7
電力需要
kVA
30
圧力要求
kgf/cm2
6
外形寸法
mm
3120x2930x3034
