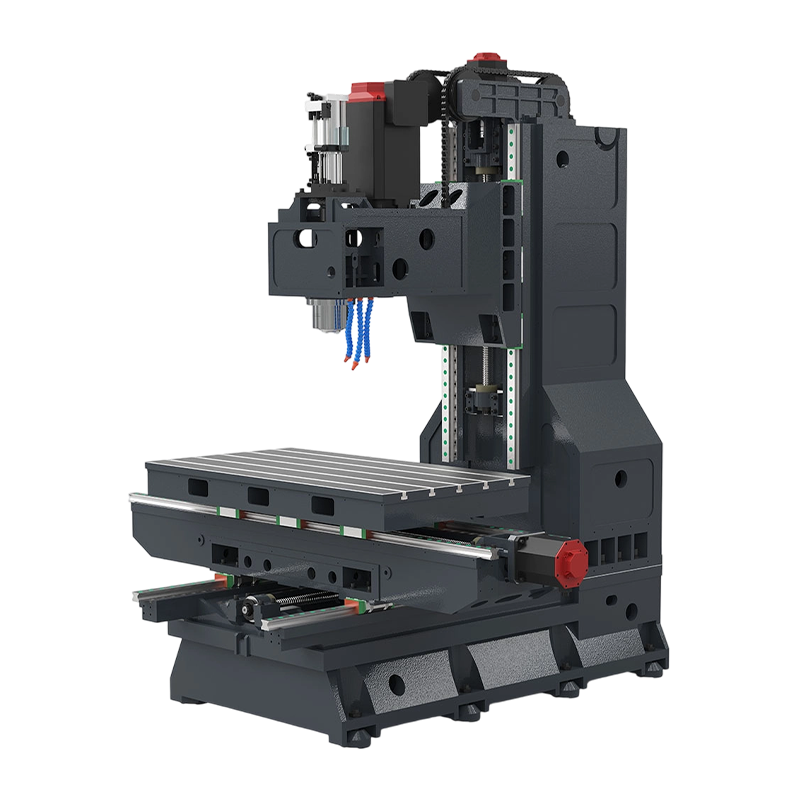

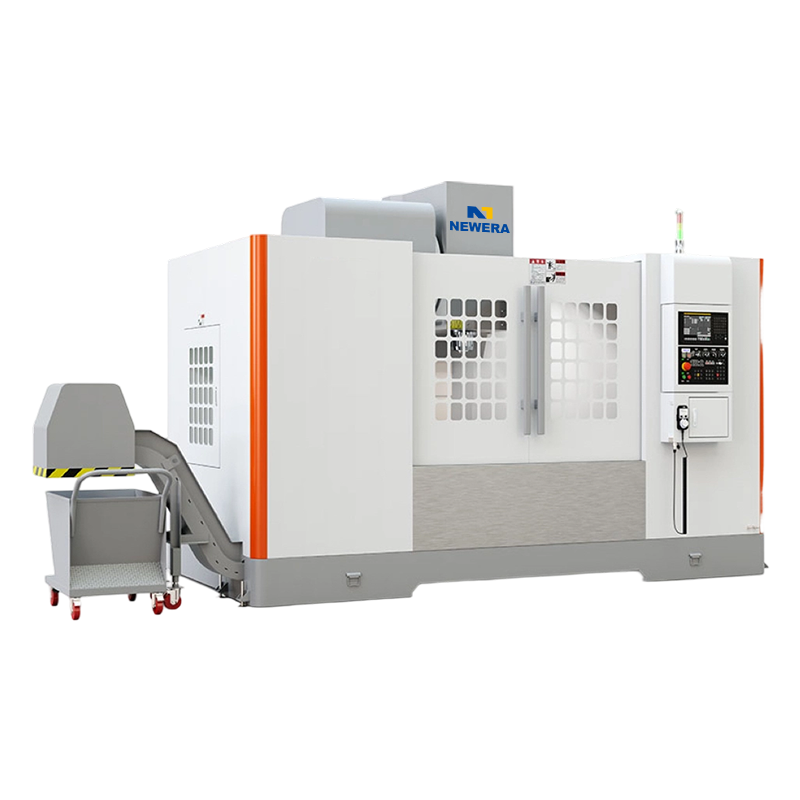

大ストローク立形マシニングセンタ VF138 メーカー、会社

CNC グラインダー購入ガイド: 主な仕様、精度、実際の選択のヒント -2026 -09-09

CNC 平面研削盤のサイクルスタートボタンを押すと、ホイールヘッドが数分の 1 ミクロン単位で送り下げられながら、油圧テーブルが硬化したダイインサートをスピニングホイール上に運びます。手動グラインダーを使用して硬化部品の公差を 0.005 mm に保とうとしたことがある方なら、生産現場が CNC 研削に移行している理由をすでにご存知でしょう。機械が決定を行うわけではありません。...

CNC 立形マシニングセンター購入者ガイド: 主な仕様と選択のヒント -2026 -09-02

立形マシニングセンタは2店舗から同日発注。ある人は 1 つのファミリーのアルミニウム製ハウジングを購入します。もう 1 つは、金型作業とプラスチック射出部品の組み合わせを計画しています。 6 か月後、1 つのショップはリードタイムの短縮を主張し、もう 1 つのショップはスピンドルの振動と闘っています。データシート上ではどちらのマシンも同じように見えます。違いは、鋳物に記載されている...

EDM タイプの説明: CNC シンカー EDM マシンクラスの実践ガイド -2026 -08-26

10 人の工具室管理者にどの EDM マシンを使用しているかを尋ねると、同じ答えが 10 通りあるでしょう。シンカー、ワイヤー、穴あけなどです。新しい購入者を混乱させるのは、マシンに印刷されている制御レベル (ZNC、PNC、または CNC) です。成形電極を備えたブラインド金型キャビティが仕事に関係する場合、実際的な決定は通常、プロセスファミリではなく制御レベルになります。このガイ...

CNC 平面研削盤: 精密研削用の完全な購入ガイド -2026 -08-20

最新の見積書では、幅 20 インチ、長さ 60 インチの鋼板上の平らで平行な表面が必要で、公差は 1000 分の 1 インチ単位で測定されます。その仕事のために設置する CNC 平面研削盤によって、その注文が利益を生むか、不合格部品の山が生まれるかが決まります。 20年以上精密工作機械を作り続けてきた私たちは、すべての購入者に4つの点で同じアドバイスをしています。まずテーブ...

モデル	ユニット	VF138
トラベル (X/Y/Z)	mm	1300/800/700
作業台寸法	mm	1500×800
Tスロット	mm	5-18Tx145
最大荷重	kg	900
主軸先端からテーブルまでの距離	mm	140-840
主軸中心から垂直柱までの距離	mm	845
スピンドル
テーパー		BT40
回転速度	回転数	10000/12000(オプション)
ファナックモーターパワー	kW	11/15/18.5
三菱モーターパワー	kW	11/15/18.5
3軸
ファナックモーターパワー (X/Y/Z)	kW	3.0/3.0/3.0
三菱モーターパワー (X/Y/Z)	kW	3.0/3.0/3.0
レール仕様(X/Y/Z)	mm	ローラー：45/45/45
スライダーの数 (X/Y/Z)	パソコン	6/4/6
ネジサイズ	mm	JIS C3：Φ40
G01 送り速度	mm/分	1-10000
G01 早送り速度(X/Y/Z)	メートル/分	30/30/20
位置精度	mm	±0.005/300
繰り返し位置決め精度	mm	±0.003/300
ツールマガジン
マニピュレータライブラリ	PCE。	24
ツールカッターの交換時期	s	1.3～1.8
最大工具長さ	mm	300
最大工具直径 (すべての工具穴が工具でいっぱい)	mm	78
最大工具径（工具穴は左右空いています）	mm	120
ツールカッターの最大重量	kg	8
その他
機械重量	t	8.5
電力需要	kVA	30
圧力要求	kgf/cm2	6
外形寸法	mm	3800x3460x3040
