簡単な答え: VMC を購入する前に何を考慮する必要がありますか?

を購入する前に 立型マシニングセンター 簡単な答えは次のとおりです。主軸の出力と速度の範囲を材料の配合に合わせ、テーブルのサイズと軸の移動量が最大部品の範囲をカバーしていることを確認し、鋳造とガイドウェイの設計の構造的剛性を確認し、自動工具交換装置の能力を確認し、CNC 制御プラットフォームがプログラミングワークフローに適合していることを確認します。位置決めの精度、クーラントとチップの管理、自動化の準備状況、サプライヤーの製造背景などがリストを締めくくります。あ VMCマシン は長期にわたって使用されるプロダクション資産であるため、単一の仕様書番号だけで決定が下されることはほとんどありません。実際の部品の組み合わせ、シフトパターン、フロアレイアウト全体で構成全体がどのように動作するかが重要です。

以下のセクションでは、基準範囲、比較表、および購入者がオプションを絞り込むときによく使用するサプライヤー評価チェックリストを使用して、各要素を詳しく説明します。

主軸出力、速度範囲、トルク 典型的な素材にマッチ
テーブルサイズと軸移動量 最大部分のエンベロープを基準にして
構造剛性 鋳物、ガイドウェイ、リブの設計
ツールチェンジャーの能力とツール交換速度 あなた自身の複雑さのために
CNC制御プラットフォーム 既存のプログラミングワークフローにどのように適合するか
位置決め精度と再現性 公差クラスに必要な
オートメーションの互換性 パレットチェンジャー、ロボットローディングまたはバーフィード用
サプライヤーの製造履歴 販売後の技術サポート

ワークに合わせた主軸出力、速度範囲、トルク

スピンドルは 立型マシニングセンター それは、何を、どれだけ速く、どれだけきれいにカットできるかを最も直接的に決定します。材料の配合を考慮せずにスピンドルを選択すると、速度かトルクのどちらかが優先される傾向があり、購入者は機械がすでに床に置かれて初めてこれに気づくことがよくあります。単一の数値ではなく、3 つの大きな紡錘クラスに分けて考えると役立ちます。

標準トルクスピンドル

およそ 6,000 ～ 10,000 rpm で動作するこのクラスは、低中速トルクを重視し、表面速度よりも切りくず負荷が重要となる鋼、鋳鉄、一般金型鋼の荒加工に適しています。鉄系材料のより重度の在庫除去を行うショップは、通常、このクラスに傾いています。

中速バランス型スピンドル

約 10,000 ～ 15,000 rpm のこの範囲は、鋼鉄コンポーネントとアルミニウム部品の両方を同じプロセスで稼働させる混合生産フロアの一般的なデフォルトです。 VMCマシン 。これは専門家の選択というよりはむしろ実用的な中間点です。

高速スピンドル

15,000 rpm から 24,000 rpm まで、場合によってはそれ以上になると、表面速度と引き換えに範囲の上限でトルクが低下します。このクラスは、表面品質が生の切削力ではなくスピンドル速度に依存するアルミニウム構造部品、グラファイト電極、および微細な金型仕上げに適しています。

参照スピンドルクラスと材料タイプ別の一般的な適合性
スピンドルクラス	一般的な速度範囲	トルク特性	最適な素材
標準トルク	6,000～10,000rpm	より高い低速トルク	鋼、鋳鉄、金型鋼
中速バランス	10,000～15,000rpm	全音域にわたってバランスが取れている	鉄鋼とアルミニウムの混合生産
高速	15,000～24,000rpm	最高速度付近ではトルクが低下する	アルミニウム、グラファイト、金型仕上げ

テーブルのサイズ、軸の移動量、および機械全体の設置面積

テーブルのサイズと X、Y、Z の移動量によって、稼働できる最大の部分が決まりますが、機械が作業現場で占める床面積、クレーンのクリアランス、通路の幅も決まります。あ 小型立形マシニングセンタ は、一般的なブラケット、プレート、ハウジングのサイズをカバーしながら設置面積をコンパクトに保つため、工具室や試作工場で人気があります。

立形マシニングセンタサイズクラス別の参考X軸移動量

マシンクラスごとのテーブルサイズと軸移動範囲の参照
VMCクラス	テーブルサイズ(約)	X / Y / Z トラベル
小型立形マシニングセンタ	600×400mm	500 / 400 / 400mm
標準立形マシニングセンタ	1000×500mm	1000 / 500 / 600mm
大型立形マシニングセンタ	1500×800mm以上	1600 / 800 / 800mm

実際の数値に加えて、クレーンのフックの高さ、フロントパネルとサイドパネルへのフォークリフトのアクセス、メンテナンス中に電気キャビネットのドアが完全に開くためのスペースを確認してください。多くの購入者は、機械のサイズは正しく設定しますが、周囲のサービスクリアランスを忘れてしまい、後で厄介なレイアウト変更を余儀なくされます。

構造剛性、鋳造設計、振動制御

剛性は、 立型マシニングセンター アイドル時ではなく、実際の切削負荷の下で動作します。紙の上では競合モデルと同じように見える機械でも、一度激しい荒加工が始まると、ビビリやたわみ、または仕上げ品質の低下が発生する可能性があり、その違いは通常、モーターのサイズではなく鋳造設計に遡ります。

幅の広いカラムベース、テーブルの下の厚い内部リブ、カラムの左側と右側の間の対称的な熱設計、および一般的な切り込み深さに適切なサイズのボックスウェイまたはリニアガイドウェイ構造を探してください。一般にボックスウェイは重荒加工の安定性に有利ですが、リニアガイドウェイは速い横行速度と低い摩擦に有利です。どちらが一般的に優れているというわけではありません。正しい選択は、部品の組み合わせが大量の素材除去に傾いているか、それともより高速で軽い仕上げパスに傾いているかによって決まります。

振動と熱安定性

スピンドル内の熱膨張は、長時間のシフトによる寸法ドリフトの最も一般的な原因の 1 つであるため、長時間の稼働中にスピンドルハウジングが熱をどのように管理するか尋ねてください。しっかりとしたリブの鋳造とスピンドル冷却ジャケットの組み合わせにより、朝機械から降りる最初の部品とシフト後の 200 分の 1 の部品との間のギャップが減少します。

自動工具交換装置の能力と工具交換速度

自動工具交換装置 (ATC) は、複雑な部品の場合、サイクルタイムの勝敗を左右することがよくあります。最も重要なのは 2 つの数値です。マガジン容量 (機械が準備可能な状態で保持できる工具の数)、および工具交換時間 (機械が次の作業にどれだけ早く切り替わるか) です。

生産構成要件ごとのツールマガジン容量の参照

少数のリピート部品を扱う工場では、16 ～ 20 を超える工具位置が必要になることはほとんどありません。週に多くの異なる部品番号を切断する多品種ジョブショップでは、稼働日中の手動工具交換の減少がスピンドル稼働時間の増加に直接つながるため、大型マガジンの恩恵を受けます。ツール間の交換速度は、詳細な金型キャビティや多くの小さな特徴を持つ部品など、頻繁にツールを切り替える部品では最も重要です。

CNC 制御システムとプログラミングインターフェイス

の制御プラットフォーム VMCマシン オペレーターが日常的に経験する他のほとんどすべての単一コンポーネントよりも多くの経験を形成します。有能なスピンドルと、プログラマが扱いにくいと感じるコントロールを組み合わせると、実際には仕様書を下回るパフォーマンスになります。

コントロールが単純なジョブの会話型プログラミングと CAM で生成されたツールパスの完全な G コードインポートの両方をサポートしているかどうかを確認します。
複雑な 3 次元輪郭の表面仕上げに直接影響するため、先読み処理能力を確認してください。
組み込みの工具寿命管理および工具破損検出オプションについて問い合わせる
リムーバブルストレージに依存するのではなく、CAM ワークステーションからプログラムを直接転送するためのネットワーク接続を確認します。
既存のオペレーターが同様の制御インターフェースの経験をすでに持っているかどうかを検討してください。これにより、トレーニング曲線が大幅に短縮されます。

冷却システム、切りくず排出、および筐体の設計

クーラントの供給と切りくずの管理がバイヤーのチェックリストの最上位に挙げられることはほとんどありませんが、これらは工具寿命、サイクルタイムの一貫性、および工場がシフトごとにどれだけの手動清掃労働を吸収するかに直接影響します。

冷却剤供給オプション

フラッドクーラントはほとんどの一般的なフライス加工作業に対応しますが、スルースピンドルクーラントは、深さでの切りくずの除去が困難な深穴のドリル加工やタップ加工では重要になります。高圧クーラントオプションは、ゴム状または長い切りくず材料の切りくず破壊を支援します。

切りくずの排出と完全な密閉

スクリュータイプまたはヒンジベルトチップコンベアは、休憩中に手動でかき集める必要がなく、自動的にチップを作業ゾーンから移動させ続けます。完全に囲まれた作業エリアにより、工場内でのクーラントミストへの曝露が軽減され、切り粉が封じ込められます。これは、スピンドル速度と材料除去率が増加するにつれてさらに重要になります。

位置決め精度と再現性

位置決め精度は、機械が指令された座標にどれだけ近づくかを表し、再現性は、多くのサイクルにわたってどれだけ一貫して同じ点に戻るかを表します。ほとんどの一般的な作業では、再現性が日に日に重要になります。再現性によって、生産実行全体にわたる部品間の一貫性が決まるからです。 精密VMCマシン .

0.010mm 典型的な再現性、エコノミークラス
0.006mm 典型的な繰り返し精度、標準クラス
0.003mm 典型的な繰り返し精度、精度クラス

値が低いほど、マシンクラス全体での再現性がより厳密であることを示します

ここではフィードバック方法が直接的な役割を果たします。半閉ループシステムはモーターのロータリーエンコーダに依存して位置を推測しますが、閉ループシステムは軸自体にリニアスケールを追加して実際のテーブルの位置を測定し、時間の経過に伴うボールネジの摩耗と熱膨張を補償します。バイヤーは、厳しい公差クラスをターゲットにしています。 精密VMCマシン 価格層だけからフィードバック方法を推測するのではなく、どのフィードバック方法が適しているかを具体的に尋ねる必要があります。

オートメーションの互換性: パレットチェンジャー、ロボットローディング、バーフィーディング

自動化が最初の購入に含まれていない場合でも、後でマシンのアーキテクチャが自動化をサポートしているかどうかを確認する価値があります。自動化用に設計されていないマシンに自動化を追加することは、初日から適切なアクセスポートと制御インターフェイスを使用することよりもはるかに困難です。

1 人のオペレータが 1 台の機械を管理する手動ローディングは、少量または非常に多様な部品の実行に適しています
ロボットセル統合。オペレーターが複数の機械を同時に管理しながら、6 軸ロボットアームが治具から部品をロードおよびアンロードします。
パレットプールシステム。あらかじめ積み込まれた複数のパレットが自動的にキューに並ぶため、オペレータの訪問の間にスピンドルが切断を続けます。
パレットプールを組み合わせた延長無人または消灯操作、プロセス内プロービング、および夜間の生産稼働のための工具寿命監視

用途に合わせた VMC タイプの選択: 金型製造、自動車部品、一般機械加工

すべてのアプリケーションが同じ要素を均等に考慮するわけではありません。にこだわったお店 金型製作用VMC ショップは生のスループットよりも剛性と再現性を優先します。 自動車部品 VMC マシン 通常、ラインではサイクルタイム、自動化の準備状況、および長期にわたる生産実行にわたる一貫したスループットが優先されます。

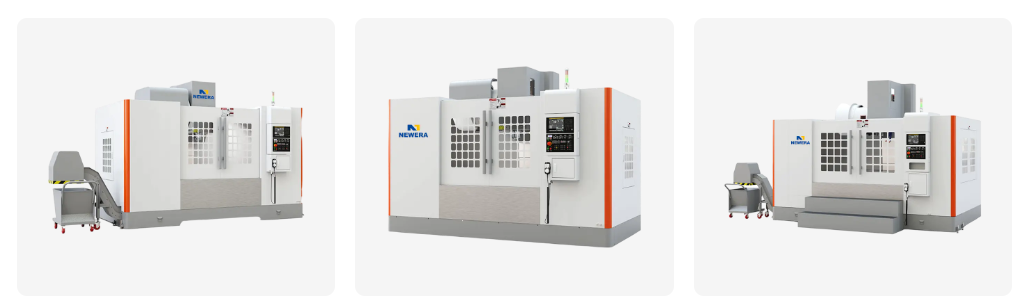

小型立形マシニングセンタ
標準 Vertical Machining Center
精度 / Custom Vertical Machining Center

VMC タイプを一般的なショップアプリケーションに適合させる
VMCタイプ	主な用途	主要な強み
小型立形マシニングセンタ	試作工場、工具室	コンパクトな設置面積、より低い床面積需要
標準立形マシニングセンタ	一般職工場、自動車部品VMC機械作業	バランスの取れた速度、移動量、剛性
精度 / Custom VMC	金型製作用VMC, detail parts	厳密な再現性、熱安定性

立形マシニングセンターのメーカーまたはサプライヤーの評価

仕様は物語の一部を物語りますが、製品の製造背景は 立型マシニングセンター manufacturer または 立型マシニングセンター supplier 残りを伝えます。ほぼ同一のスペックシートを備えた 2 台のマシンでも、構築とサポートの一貫性によっては、長年の使用でもパフォーマンスが大きく異なる場合があります。

CNC立形マシニングセンタメーカーを評価するためのチェックリスト
評価領域	何を探すべきか
製造の歴史	長年にわたって積極的に機械モデルの設計と製造を行い、コンポーネントを社内で調達
カスタマイズ機能	OEM および ODM リクエストのサポート、構成可能なスピンドル、テーブル、および制御オプション
アフターサポート	技術ガイダンス、スペアパーツへのアクセス、リモート診断サポートの利用可能性
生産の一貫性	生産ユニット全体で再現可能な形状と校正プロセス
ドキュメント	明確な操作マニュアル、メンテナンススケジュール、配線およびパラメータリファレンス

を探しているバイヤー カスタム立形マシニングセンター 構成設定では、サプライヤーがスピンドルのテーパー、テーブルの寸法、ブランドの好み、および自動化インターフェイスを調整できるかどうかを、話し合いの早い段階で確認する必要があります。 カスタム VMC メーカー プロセスの後半で柔軟性の限界を発見するのではなく、

VMC マシンを選択するときに避けるべきよくある間違い

スピンドル出力のアンダーサイジング 平均的なジョブではなく、パーツミックスの中で最も重い材料向け
サービスクリアランスを無視する キャビネットのドア、冷却剤タンクへのアクセス、将来の自動化のための機械の周囲
クーラント濾過の見落とし 生成される特定の材料チップのニーズ
ヘッドラインの速度数値だけを基準にして選択する 剛性と再現性のレビューを省略しながら
オペレーターのトレーニング時間を過小評価している 不慣れな制御インターフェースに必要
治療する 手頃な価格の VMC マシン オプションを比較する前に、部品の組み合わせにとってどの仕様が実際に重要であるかを特定する方が有効なアプローチである場合、剛性や精度のレビューをスキップする理由として検索してください。

業界の需要と立形マシニングセンターが依然として中核的な投資である理由

立形マシニングセンタは比較的コンパクトな設置面積で幅広い部品形状をカバーできるため、立形マシニングセンタの需要は堅調に推移しています。業界市場分析によると、世界の立形マシニングセンターセグメントは推定から拡大すると予測されています。 2025年に76億米ドル、2031年までに99億米ドルに近づく 、着実な年間成長を反映しています (出典: 垂直マシンセンター市場予測、2026 年から 2031 年)。別の業界調査では、垂直セグメントはおよそ次のように位置づけられています。 61パーセントのシェア これは、多くのメーカーが他の機械タイプよりも縦型構成の柔軟性とコスト効率を好むことを反映しています (出典: マシニングセンターの市場規模と機会、2026 年から 2033 年)。

99億ドル 2031 年までに予測される VMC セグメントの価値
61% マシニングセンタの垂直セグメントシェア、2026年
45% アジア太平洋地域におけるマシニングセンタ需要のシェア、2026 年

この成長は主に、自動車部品生産、金型加工、一般産業機械加工によって推進されており、これら 3 つの分野では、 立型マシニングセンター 床面積とセットアップ時間に対する柔軟性を比較検討するメーカーにとって、依然として実用的なデフォルトの選択肢です。

南通新時代科技有限公司について

Nantong New Era Technology Co., LTD は、20 年以上にわたって数値制御機械と CNC 工作機械の開発、設計、製造に特化しており、技術開発、製造、販売サービスにわたる専門チームによってサポートされています。として VMCマシン manufacturer 確立されたものを運営する 立型マシニングセンター factory 中国では国内外の先進技術開発を継続的に吸収し、一貫した生産・組立能力を有するメーカーに成長しました。

OEMとしても活動 立型マシニングセンタメーカー そしてODM VMCマシン China パートナーである Nantong New Era Technology は、要件が標準構成であっても、よりカスタマイズされたセットアップであっても、即応性のあるサービスに裏付けられた実用的なソリューションと一貫した製品品質を顧客に提供することに重点を置いています。 CNC立形マシニングセンターメーカー 能力。

よくある質問

Q1: VMC マシンは何に使用されますか?

垂直マシニングセンターは、一般にブラケット、ハウジング、プレート、金型キャビティなどの金属やその他のエンジニアリング材料のフライス加工、穴あけ、タッピング、ボーリング、輪郭加工に使用されます。
Q2: 立形マシニングセンタを選ぶ理由は何ですか?

立型マシニングセンターは、一般的な部品生産のための他の多くの構成と比較して、簡単なセットアップ、切断ゾーンの明確な可視性、およびより小さな設置面積を提供します。
Q3: VMC の主なコンポーネントは何ですか?

コアコンポーネントには、スピンドルとモーター、ボールねじとガイドウェイを備えた軸構造、作業テーブル、自動工具交換装置、CNC 制御キャビネット、冷却システムが含まれます。
Q4: CNC はどのように VMC マシンを制御しますか?

CNC 制御はプログラムされた命令を読み取り、フィードバックデバイスを使用して各軸のサーボモーター、スピンドル速度、ツールチェンジャーを調整し、加工中の位置を修正します。
Q5: VMC はどのような操作を実行できますか?

立型マシニングセンターは、多くの種類の部品の金型キャビティの仕上げに加えて、正面フライス加工、スロットフライス加工、ドリリング、タッピング、リーマ加工、ボーリング加工、輪郭プロファイリングを実行できます。
Q6: OEM と ODM をサポートしていますか?

サポート。
Q7: なぜ当社を選んだのですか？

長い歴史を持つ独立した研究開発、専門チーム。
Q8: あなたの包装は製品の安全性を保証できますか?

できる。
Q9: VMCと横形マシニングセンタの違いは何ですか?

VMC には垂直スピンドルがあり、より簡単なセットアップで平坦な部品や金型作業に適しています。一方、水平マシニングセンターはパレット自動化による大量の多面生産に適しています。
Q10: パーツに適したテーブルサイズを決定するにはどうすればよいですか?

最大の部品エンベロープと治具および工具のクリアランスから始めて、レビュー対象の立形マシニングセンターモデルの X、Y、Z 移動量と比較します。
