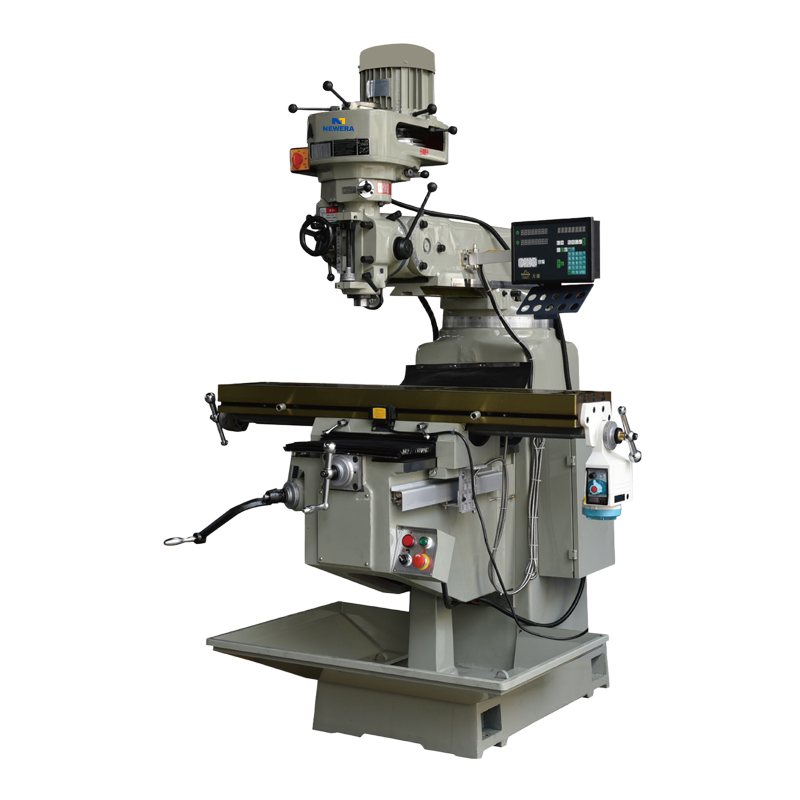

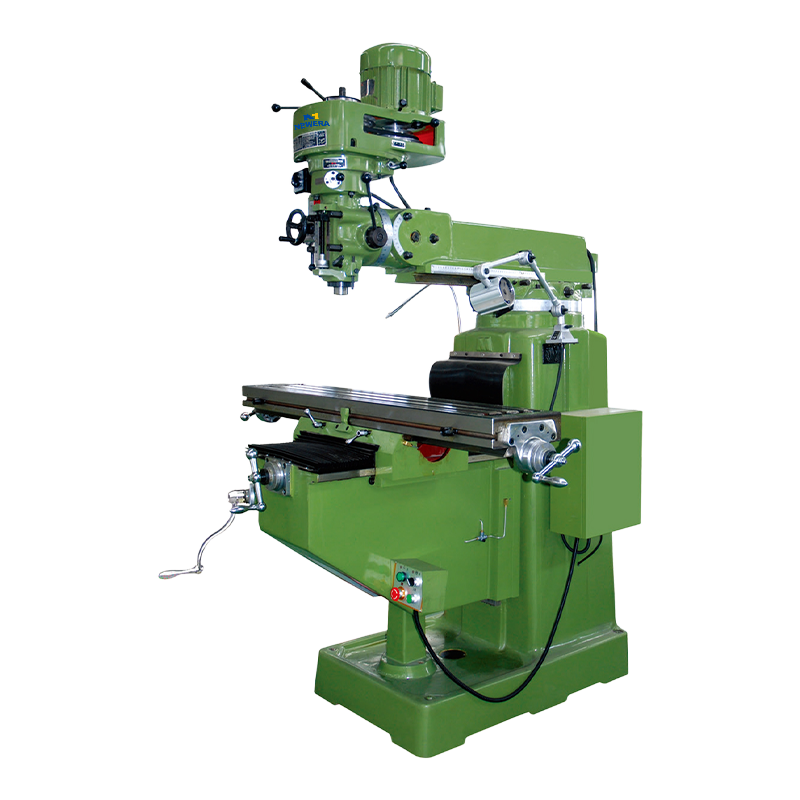

3M/4M/5M/6M タレット式フライス盤メーカー、会社

CNC EDM と従来の EDM: 制御、精度、セットアップ、コストの違い -2026 -11-04

2 台の形彫り機械は、同じテーブルサイズ、同じ発電機キャビネット、同様の設置面積で並べて設置できますが、日常的に使用する場合はまったく異なるツールになります。決定的な違いは電源ではなく、誰が軌道を所有しているかです。従来の（手動または ZNC）シンカーでは、オペレータは手、感覚、記憶によって軌道、深さ補正、摩耗オフセットを制御します。 CNC シンカーでは、これらの動きがプログラムさ...

EDM加工はどのように行われるのですか?スパークギャップ、誘電体および放電の物理学 -2026 -10-28

58 HRC H13 ダイインサートの底部にある 0.3 mm の内側コーナーは、フライス加工がオプションでなくなるポイントです。コーナー半径は実用的なカッターよりも小さく、材料は 1 回のパスで超硬チップを破壊し、フィーチャーはツールホルダーが到達するには深すぎる位置にあります。それが放電加工の目的です。放電加工加工がどのように機能するかについての簡単な答えは、切削...

CNC ワイヤーカット EDM マシン: 金型ショップ向けの仕様、コスト、購入ガイド -2026 -10-21

硬化された D2 スタンピングダイ、超硬パンチ、押出ダイインサート - これらの部品が 58 ～ 62 HRC で炉から出されると、フライス加工は終了し、研削は遅くなりコストがかかります。 CNC ワイヤーカット放電加工マシンはその問題を解決します。移動するワイヤー電極と純水の流れによって金属を除去します。硬い工具がワークピースに触れることはありません。短い答えが最初...

EDM テクノロジー: アプリケーション、選択基準、実践的なガイダンス -2026 -10-20

Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cu...

モデル	単位	3M	4M	5M	6M
スピンドルテーパー		NST#30またはR8		NST#40	NST#40
主軸の回転速度	回転数	16：66-4540(50Hz)		16:66-5440	10：80～2850(50Hz)
主軸頭左右回転角度		90		90	90
スピンドルクイルの移動量	mm	127		132	132
伸縮ブームのストローク	mm	360		500	550
主軸先端とワークテーブル間の距離	mm	0-428		0-530	0-580
主軸中心から垂直案内面までの距離	mm	45		45
主軸中心から垂直案内面までの距離		190-685		170-720	172-720
主軸自動送り速度（1周あたり）	mm	0.4/0.08/0.15		0.4/0.08/0.15	0.4/0.08/0.15
テーブルサイズ	mm	254×1270		254×1370	305×1370
縦方向の移動	mm	800(自動送り時は740)		900	785
クロストラベル	mm	380		408	405
垂直移動	mm	370		390	500
Tスロット（幅×数×間隔）	mm	3×16×65		3×16×75	3×16×75
スピンドルモーター	HP	3		5(1/2)	5(1/2)
潤滑システム		手動オイル充填		手動給油	手動給油
正味重量	kg	1200	1300	1500	1800
全体のサイズ	mm	1700×1730×2200		1800×1830×2350	1800×1900×2400
