型彫り機とは何ですか?

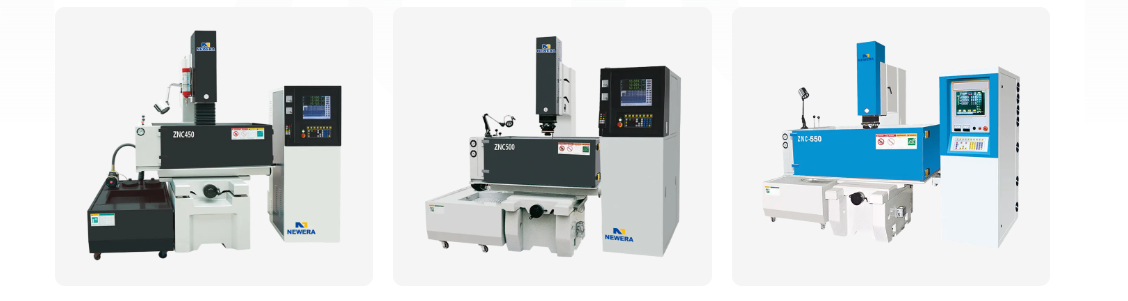

1. 放電加工機とは？

アン 放電加工機 は、放電パンチングマシン、電食成形機、またはキャビティ放電加工機としても知られ、特殊なタイプの加工装置です。従来の切削工具は使用しません。その代わりに、火花放電によって発生する瞬間的な高温を利用して金属材料を侵食し、部品を目的の形状に加工します。

簡単に言うと「火花を飛ばして金属を彫る」機械と理解できます。

2. どのようにして 型彫り機 動作しますか？

放電加工機の動作原理は、絶縁性液体中で 2 つの電極 (工具電極とワーク電極) を接触させずに無限に近づけると、パルス状の火花放電が発生するという重要な原理に基づいています。瞬間放電時に発生する高温（最大10,000～12,000℃）により、金属材料が局部的に溶解・蒸発します。

このプロセスには次の要素が含まれます。
2 つの電極:
ツール電極: 通常、銅やグラファイトなどの導電性と耐食性の高い材料で作られ、その形状は機械加工されるワークピースのキャビティ (本質的には「スタンプ」) の形状を正確に補完します。
ワーク電極: 金型鋼や超硬合金などの、機械加工される金属材料。
絶縁媒体: 通常は特殊な EDM オイルです。断熱、冷却、切りくずの除去に役立ちます。

加工工程：
ツール電極とワーク電極は EDM オイルに浸されます。
サーボ システムを通じて、ツール電極はワークピース電極に向かってゆっくりと送られます。
それらの間のギャップが十分に小さくなると（通常は数マイクロメートルから数十マイクロメートル）、絶縁が破壊され、パルス状の火花放電が発生します。
瞬間的な高温により、ワークピース表面の小さな金属点が溶けて蒸発します。
放電後、放電加工油は溶融金属粒子を冷却して凝固させ、ギャップから洗い流します。
このプロセスは毎秒数千回、場合によっては数十万回繰り返され、無数の小さな放電ピットが積み重なり、最終的にツール電極の形状をワークピース上に「コピー」し、複雑な空洞を作成します。

3. 形彫り機の特徴とメリット

「柔軟性を生かして硬さを克服する」：焼き入れ鋼、チタン合金、超硬合金など、あらゆる高強度・高硬度の導電性材料の加工が可能です。材料が硬ければ硬いほど、機械加工の利点が顕著になります。

巨視的な切削抵抗が不要: 加工中に工具とワークピースが互いに接触しないため、従来の切削抵抗が不要になります。そのため、薄肉、柔軟、微小サイズの低剛性部品でも、ワークの変形を生じることなく加工することができます。

複雑な形状の加工: 従来の切削方法では達成が困難または不可能な、複雑な形状や深いキャビティ、狭いスリットの加工が可能で、金型のキャビティや穴の加工に特に適しています。

高精度と優れた表面品質: 電気パラメータを正確に制御することで、高い寸法精度と特定の表面粗さを実現できます。機械加工された表面は通常、均一な穴のある外観を示し、これは油の保持と潤滑に有益です。

4. 主な応用分野

EDM (放電加工) 機械の主な応用分野は金型製造業界です。
射出成形金型: さまざまなプラスチック製品金型のキャビティを加工します。
ダイカスト金型: アルミニウム合金、マグネシウム合金、その他の金属のダイカスト用のキャビティを機械加工します。
鍛造金型：鍛造金型用のキャビティを加工します。
不規則な穴と深いキャビティ: さまざまな不規則な貫通穴、止まり穴、深いキャビティ構造を加工します。
小穴加工：専用の小穴加工ヘッドを使用し、深小穴の効率的な加工が可能です。
